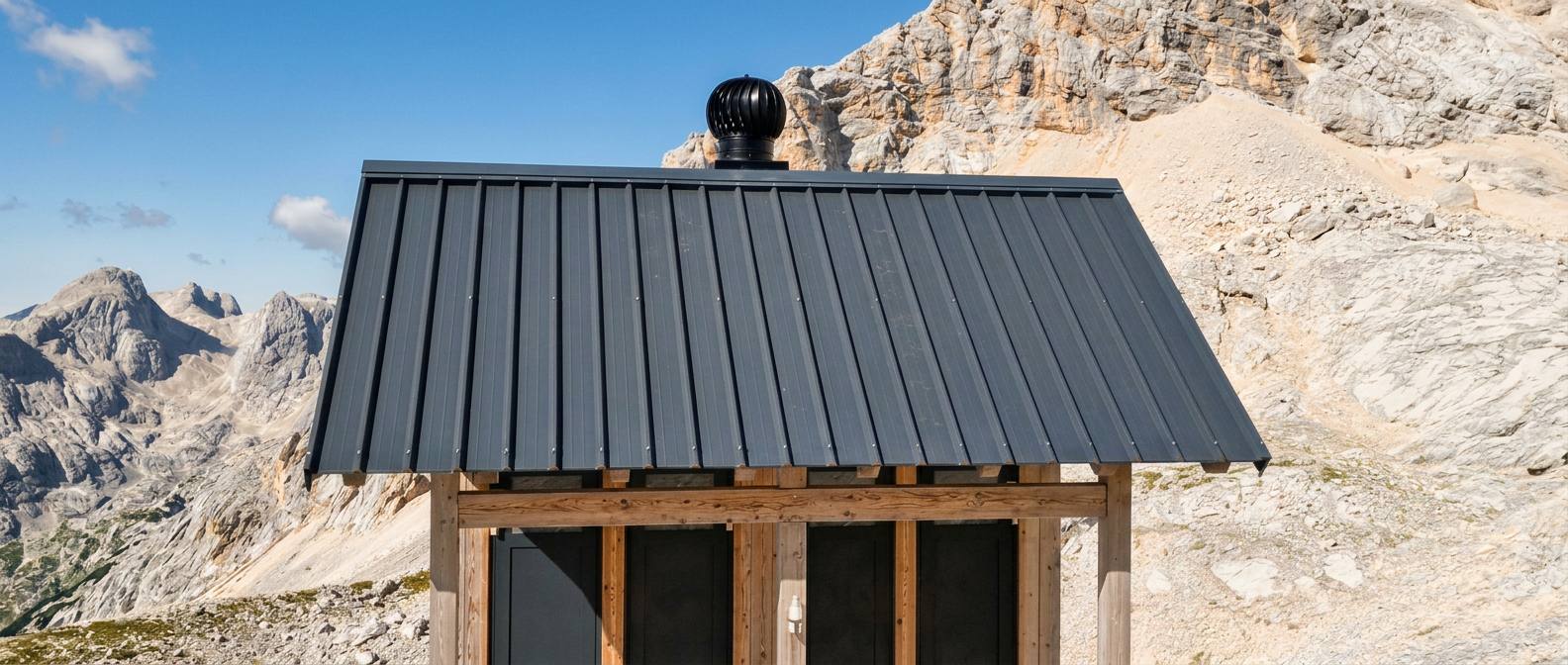

Spinning Hybrid Chimney Hat turbowent urządzenie, za pomocą wiatru umożliwia stałą wentylację w obiekcie. Opramljena z silnikiem elektrycznym o niskim zużyciu energii, przez który stabilizuje rotację. Turbina obraca się zawsze w tym samym kierunku,, nie według władzy czy w jaki sposób wieje wiatr. Jest on zainstalowany na końcu otwory wentylacyjne. Gdy prędkość wiatru jest zbyt niska, Incorporated silnik elektryczny, przyspieszenie prędkości obrotowej turbiny, W przypadku, że prędkość wiatru jest zbyt wysoka, spowalnia obrót turbiny.
Maksymalna temperatura pracy: 50°C (z silnikiem elektrycznym)
Urządzenie obraca: Łożyska kulkowe
Prąd pracy (max): 0,3A
Prąd pracy (Śr.): ~ 0,13
Moc robocza (Śr.): 3,1W
Zakres roboczy: 90 – 300 [VRT. / Min]
Zalecany zasilacz: 24VDC, 700mA
Napięcie zasilania regulatora: 24 VDC
Temperatura pracy od: -30°C do 70°C
Hybrid Turbowent jest przeznaczony wyłącznie do wentylacji!
WYMIARY:
| Premer | Premer turbiny D [mm] |
| Ø 150 | ~ 260 |
| Ø 200 |
~ 320 |
RODZAJE INSTALACJI HYBRID TURBOWENTA:
| Ø150 | Wymiary [mm] | |||||||||
| Podstawy Version | D | dw | dz | H | h1 | h2 | A | B | d1 | n |
| STANDARD | ~ 260 | 150,4 | – | 326 | 100 | – | 250 | 208 | 6,2 | 4 |
| -BIII | ~ 260 | 150,1 | – | 292 | 90 | – | 212 | 182 | 9,5 | 6 |
| -B | ~ 260 | – | 152,0 | 402 | 60 | 197 | – | – | – | – |
| Ø200 | Wymiary [mm] | |||||||||
| Podstawy Version | D | dw | dz | H | h1 | h2 | A | B | d1 | n |
| STANDARD | ~ 320 | 200,0 | – | 340 | 100 | – | 330 | 284 | 6,2 | 4 |
| -BIII | ~ 320 | 199,7 | – | 362 | 90 | – | 263 | 233 | 9,5 | 6 |
| -B | ~ 320 | – | 201,0 | 471 | 60 | 197 | – | – | – | – |
| Ø400 | Wymiary [mm] | |||||||||
| Podstawy Version | D | dw | dz | H | h1 | h2 | A | B | d1 | n |
| -BIII | ~ 630 | 398,0 | – | 649 | 165 | 145 | 464 | 438 | 9,5 | 8 |
| -B-S | ~ 630 | – | 400,8 | 650 | 170 | 135 | – | – | – | – |
| Ø500 | Wymiary [mm] | |||||||||
| Podstawy Version | D | dw | dz | H | h1 | h2 | A | B | d1 | n |
| -BIII | ~ 740 | 498,8 | – | 794 | 178 | 120 | 564 | 538 | 9,5 | 8 |
| -B-S | ~ 740 | – | 500,8 | 795 | 183 | 110 | – | – | – | – |
SPIS przepływ powietrza:
